Трубы профильные
Профильная труба изготавливается из лучших сортов стали - трубы стальные квадратные и прямоугольные соответствуют всем требованиям ГОСТ 8639-82 и ТУ 1373-001-00186588-2002 (труба профильная квадратная) и ГОСТ 8645-68, ГОСТ 30245-2003 и ТУ 1373-001-00186588-2002 (профильная труба прямоугольного сечения).
Трубы стальные квадратные и прямоугольные изготавливаются методом горячей или холодной деформации с последующей сваркой шва. То есть производится профильная труба так же, как и труба круглого сечения. Однако труба профильная квадратная и прямоугольная требует меньших затрат на металл, да и сам процесс производства несколько проще.
Наименование | ТУ | Марка стали | Длина | Теорет. вес 1 м.п.(кг) |
---|---|---|---|---|
Труба 15x15x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 0,632 |
Труба 20x20x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 0,868 |
Труба 20x20x2,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,124 |
Труба 25x25x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,1 |
Труба 25x25x2,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,44 |
Труба 30x30x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,34 |
Труба 30x30x2,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,75 |
Труба 40x40x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,78 |
Труба 50x50x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 2,28 |
Труба 50x50x2 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 3,01 |
Труба 50x50x2,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 3,64 |
Труба 50x50x3,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 4,31 |
Труба 50x50x3,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 4,94 |
Труба 60x60x2,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 4,43 |
Труба 60x60x3,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 5,25 |
Труба 60x60x3,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 6,04 |
Труба 80x80x2,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 6 |
Труба 80x80x3,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 7,13 |
Труба 80x80x3,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 8,24 |
Труба 80x80x4,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 9,33 |
Труба 100x100x3,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 9,02 |
Труба 100x100x3,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 10,44 |
Труба 100x100x4 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 11,84 |
Наименование | ТУ | Марка стали | Длина | Теорет. вес 1 м.п.(кг) |
---|---|---|---|---|
Труба 40x20x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,34 |
Труба 40x20x2,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,75 |
Труба 40x25x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,46 |
Труба 40x25x2,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,91 |
Труба 50x25x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 1,7 |
Труба 50x25x2,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 2,22 |
Труба 60x30x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 2,05 |
Труба 60x30x2,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 2,7 |
Труба 60x30x3,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 3,83 |
Труба 60x40x1,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 2,28 |
Труба 60x40x2,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 3,01 |
Труба 60x40x2,5 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 3,64 |
Труба 60x40x3,0 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 4,3 |
Труба 80x40x2 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 3,64 |
Труба 80x40x3 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 5,25 |
Труба 80x60x3 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 6,19 |
Труба 80x60x4 | ТУ 1373-001-64318857-2013 | Ст2пс | 6.0м. | 8,09 |
Труба 100x50x3 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 6,66 |
Труба 100x50x4 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 8,7 |
Труба 120x80x3 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 8,96 |
Труба 120x80x4 | ТУ 1373-001-64318857-2013 | Ст2пс | 12,0м. | 11,84 |
Профиль стальной гнутый замкнутый сварной
Профиль стальной гнутый замкнутый по ГОСТу 30245-2003 изготовляют из листовой стали, поставляемой в рулонах.
В зависимости от стали рулона стальной гнутый профиль бывает:
- гнутый профиль из стали углеродистой общего назначения (Ст3сп/пс)
- гнутый профиль из низколегированной стали (09Г2С)

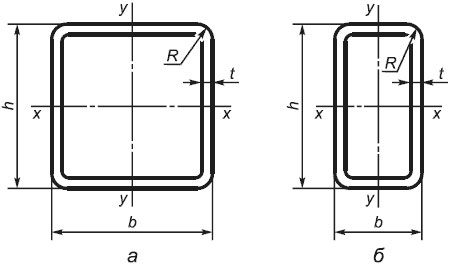

В зависимости от конфигурации поперечного сечения бывают:
- квадратные замкнутые профили
- прямоугольные замкнутые профили.
Применяют замкнутый профиль для строительства металлургических и других заводов, стальных каркасов для жилых домов, изготовления строительных лесов, металлоконструкций
Преимущества стального профиля:
1. сварка встык и под любым углом
2. уменьшение массы конструкции за счет полой полости
3. прочность
4. уменьшение ветровой нагрузки
5. эргономичность
h, мм | b, мм | t, мм | ГОСТ | Теорет. вес 1 м.п.(кг) |
---|---|---|---|---|
40 | 40 | 2 | ГОСТ 30245–2003 | 2,31 |
2,5 | ГОСТ 30245–2003 | 2,82 | ||
3 | ГОСТ 30245–2003 | 3,3 | ||
3,5 | ГОСТ 30245–2003 | 3,76 | ||
4 | ГОСТ 30245–2003 | 4,2 | ||
50 | 50 | 2 | ГОСТ 30245–2003 | 2,93 |
2,5 | ГОСТ 30245–2003 | 3,6 | ||
3 | ГОСТ 30245–2003 | 4,25 | ||
3,5 | ГОСТ 30245–2003 | 4,86 | ||
4 | ГОСТ 30245–2003 | 5,45 | ||
4,5 | ГОСТ 30245–2003 | 6,02 | ||
5 | ГОСТ 30245–2003 | 6,56 | ||
5,5 | ГОСТ 30245–2003 | 7,07 | ||
6 | ГОСТ 30245–2003 | 7,56 | ||
60 | 60 | 2 | ГОСТ 30245–2003 | 3,56 |
2,5 | ГОСТ 30245–2003 | 4,39 | ||
3 | ГОСТ 30245–2003 | 5,19 | ||
3,5 | ГОСТ 30245–2003 | 5,96 | ||
4 | ГОСТ 30245–2003 | 6,71 | ||
4,5 | ГОСТ 30245–2003 | 7,43 | ||
5 | ГОСТ 30245–2003 | 8,13 | ||
5,5 | ГОСТ 30245–2003 | 8,8 | ||
6 | ГОСТ 30245–2003 | 9,45 | ||
70 | 70 | 2 | ГОСТ 30245–2003 | 4,19 |
2,5 | ГОСТ 30245–2003 | 5,17 | ||
3 | ГОСТ 30245–2003 | 6,13 | ||
3,5 | ГОСТ 30245–2003 | 7,06 | ||
4 | ГОСТ 30245–2003 | 7,97 | ||
4,5 | ГОСТ 30245–2003 | 8,85 | ||
5 | ГОСТ 30245–2003 | 9,7 | ||
5,5 | ГОСТ 30245–2003 | 10,53 | ||
6 | ГОСТ 30245–2003 | 11,33 | ||
6,5 | ГОСТ 30245–2003 | 11,82 | ||
7 | ГОСТ 30245–2003 | 12,53 | ||
80 | 80 | 3 | ГОСТ 30245–2003 | 7,07 |
3,5 | ГОСТ 30245–2003 | 8,16 | ||
4 | ГОСТ 30245–2003 | 9,22 | ||
4,5 | ГОСТ 30245–2003 | 10,26 | ||
5 | ГОСТ 30245–2003 | 11,27 | ||
5,5 | ГОСТ 30245–2003 | 12,25 | ||
6 | ГОСТ 30245–2003 | 13,21 | ||
6,5 | ГОСТ 30245–2003 | 13,86 | ||
7 | ГОСТ 30245–2003 | 14,72 | ||
7,5 | ГОСТ 30245–2003 | 15,56 | ||
8 | ГОСТ 30245–2003 | 16,36 | ||
90 | 90 | 3 | ГОСТ 30245–2003 | 8,01 |
3,5 | ГОСТ 30245–2003 | 9,26 | ||
4 | ГОСТ 30245–2003 | 10,48 | ||
4,5 | ГОСТ 30245–2003 | 11,67 | ||
5 | ГОСТ 30245–2003 | 12,84 | ||
5,5 | ГОСТ 30245–2003 | 13,98 | ||
6 | ГОСТ 30245–2003 | 15,1 | ||
6,5 | ГОСТ 30245–2003 | 15,9 | ||
7 | ГОСТ 30245–2003 | 16,92 | ||
7,5 | ГОСТ 30245–2003 | 17,91 | ||
8 | ГОСТ 30245–2003 | 18,87 | ||
100 | 100 | 3 | ГОСТ 30245–2003 | 8,96 |
3,5 | ГОСТ 30245–2003 | 10,36 | ||
4 | ГОСТ 30245–2003 | 11,73 | ||
4,5 | ГОСТ 30245–2003 | 13,08 | ||
5 | ГОСТ 30245–2003 | 14,41 | ||
5,5 | ГОСТ 30245–2003 | 15,71 | ||
6 | ГОСТ 30245–2003 | 16,98 | ||
6,5 | ГОСТ 30245–2003 | 17,94 | ||
7 | ГОСТ 30245–2003 | 19,12 | ||
7,5 | ГОСТ 30245–2003 | 20,27 | ||
8 | ГОСТ 30245–2003 | 21,39 | ||
120 | 120 | 3 | ГОСТ 30245–2003 | 10,84 |
3,5 | ГОСТ 30245–2003 | 12,56 | ||
4 | ГОСТ 30245–2003 | 14,25 | ||
4,5 | ГОСТ 30245–2003 | 15,91 | ||
5 | ГОСТ 30245–2003 | 17,55 | ||
5,5 | ГОСТ 30245–2003 | 19,16 | ||
6 | ГОСТ 30245–2003 | 20,75 | ||
6,5 | ГОСТ 30245–2003 | 22,03 | ||
7 | ГОСТ 30245–2003 | 23,52 | ||
7,5 | ГОСТ 30245–2003 | 24,98 | ||
8 | ГОСТ 30245–2003 | 26,41 | ||
140 | 140 | 4 | ГОСТ 30245–2003 | 16,76 |
4,5 | ГОСТ 30245–2003 | 18,74 | ||
5 | ГОСТ 30245–2003 | 20,69 | ||
5,5 | ГОСТ 30245–2003 | 22,62 | ||
6 | ГОСТ 30245–2003 | 24,52 | ||
6,5 | ГОСТ 30245–2003 | 26,11 | ||
7 | ГОСТ 30245–2003 | 27,91 | ||
7,5 | ГОСТ 30245–2003 | 29,69 | ||
8 | ГОСТ 30245–2003 | 31,43 | ||
150 | 150 | 4 | ГОСТ 30245–2003 | 18,01 |
4,5 | ГОСТ 30245–2003 | 20,15 | ||
5 | ГОСТ 30245–2003 | 22,26 | ||
5,5 | ГОСТ 30245–2003 | 24,34 | ||
6 | ГОСТ 30245–2003 | 26,4 | ||
6,5 | ГОСТ 30245–2003 | 28,15 | ||
7 | ГОСТ 30245–2003 | 30,11 | ||
7,5 | ГОСТ 30245–2003 | 32,04 | ||
8 | ГОСТ 30245–2003 | 33,95 | ||
160 | 160 | 4 | ГОСТ 30245–2003 | 19,27 |
4,5 | ГОСТ 30245–2003 | 21,56 | ||
5 | ГОСТ 30245–2003 | 23,83 | ||
5,5 | ГОСТ 30245–2003 | 26,07 | ||
6 | ГОСТ 30245–2003 | 28,29 | ||
6,5 | ГОСТ 30245–2003 | 30,19 | ||
7 | ГОСТ 30245–2003 | 32,31 | ||
7,5 | ГОСТ 30245–2003 | 34,4 | ||
8 | ГОСТ 30245–2003 | 36,46 | ||
180 | 180 | 5 | ГОСТ 30245–2003 | 26,97 |
5,5 | ГОСТ 30245–2003 | 29,52 | ||
6 | ГОСТ 30245–2003 | 32,05 | ||
6,5 | ГОСТ 30245–2003 | 34,27 | ||
7 | ГОСТ 30245–2003 | 36,7 | ||
7,5 | ГОСТ 30245–2003 | 39,11 | ||
8 | ГОСТ 30245–2003 | 41,48 | ||
8,5 | ГОСТ 30245–2003 | 43,83 | ||
9 | ГОСТ 30245–2003 | 46,14 | ||
9,5 | ГОСТ 30245–2003 | 48,43 | ||
10 | ГОСТ 30245–2003 | 50,68 | ||
200 | 200 | 6 | ГОСТ 30245–2003 | 35,82 |
6,5 | ГОСТ 30245–2003 | 38,35 | ||
7 | ГОСТ 30245–2003 | 41,1 | ||
7,5 | ГОСТ 30245–2003 | 43,82 | ||
8 | ГОСТ 30245–2003 | 46,51 | ||
8,5 | ГОСТ 30245–2003 | 49,16 | ||
9 | ГОСТ 30245–2003 | 51,79 | ||
9,5 | ГОСТ 30245–2003 | 54,39 | ||
10 | ГОСТ 30245–2003 | 56,96 | ||
10,5 | ГОСТ 30245–2003 | 58,76 | ||
11 | ГОСТ 30245–2003 | 61,2 | ||
11,5 | ГОСТ 30245–2003 | 63,61 | ||
12 | ГОСТ 30245–2003 | 65,99 | ||
250 | 250 | 6 | ГОСТ 30245–2003 | 45,24 |
6,5 | ГОСТ 30245–2003 | 48,56 | ||
7 | ГОСТ 30245–2003 | 52,09 | ||
7,5 | ГОСТ 30245–2003 | 55,59 | ||
8 | ГОСТ 30245–2003 | 59,07 | ||
8,5 | ГОСТ 30245–2003 | 62,51 | ||
9 | ГОСТ 30245–2003 | 65,92 | ||
9,5 | ГОСТ 30245–2003 | 69,31 | ||
10 | ГОСТ 30245–2003 | 72,66 | ||
10,5 | ГОСТ 30245–2003 | 75,25 | ||
11 | ГОСТ 30245–2003 | 78,47 | ||
11,5 | ГОСТ 30245–2003 | 81,67 | ||
12 | ГОСТ 30245–2003 | 84,83 | ||
300 | 300 | 6 | ГОСТ 30245–2003 | 54,66 |
6,5 | ГОСТ 30245–2003 | 58,76 | ||
7 | ГОСТ 30245–2003 | 63,08 | ||
7,5 | ГОСТ 30245–2003 | 67,37 | ||
8 | ГОСТ 30245–2003 | 71,63 | ||
8,5 | ГОСТ 30245–2003 | 75,85 | ||
9 | ГОСТ 30245–2003 | 80,05 | ||
9,5 | ГОСТ 30245–2003 | 84,22 | ||
10 | ГОСТ 30245–2003 | 88,36 | ||
10,5 | ГОСТ 30245–2003 | 91,73 | ||
11 | ГОСТ 30245–2003 | 95,74 | ||
11,5 | ГОСТ 30245–2003 | 99,72 | ||
12 | ГОСТ 30245–2003 | 103,7 |
h, мм | b, мм | t, мм | ГОСТ | Теорет. вес 1 м.п.(кг) |
---|---|---|---|---|
50 | 25 | 2 | ГОСТ 30245–2003 | 2,15 |
2,5 | ГОСТ 30245–2003 | 2,62 | ||
3 | ГОСТ 30245–2003 | 3,07 | ||
3,5 | ГОСТ 30245–2003 | 3,49 | ||
4 | ГОСТ 30245–2003 | 3,88 | ||
50 | 30 | 2 | ГОСТ 30245–2003 | 2,31 |
2,5 | ГОСТ 30245–2003 | 2,82 | ||
3 | ГОСТ 30245–2003 | 3,3 | ||
3,5 | ГОСТ 30245–2003 | 3,76 | ||
4 | ГОСТ 30245–2003 | 4,2 | ||
5 | ГОСТ 30245–2003 | 4,99 | ||
50 | 40 | 2 | ГОСТ 30245–2003 | 2,62 |
2,5 | ГОСТ 30245–2003 | 3,21 | ||
3 | ГОСТ 30245–2003 | 3,77 | ||
3,5 | ГОСТ 30245–2003 | 4,31 | ||
4 | ГОСТ 30245–2003 | 4,83 | ||
4,5 | ГОСТ 30245–2003 | 5,31 | ||
5 | ГОСТ 30245–2003 | 5,77 | ||
60 | 30 | 2 | ГОСТ 30245–2003 | 2,93 |
2,5 | ГОСТ 30245–2003 | 3,21 | ||
3 | ГОСТ 30245–2003 | 3,77 | ||
3,5 | ГОСТ 30245–2003 | 4,31 | ||
4 | ГОСТ 30245–2003 | 4,83 | ||
4,5 | ГОСТ 30245–2003 | 5,31 | ||
5 | ГОСТ 30245–2003 | 5,77 | ||
5,5 | ГОСТ 30245–2003 | 6,21 | ||
6 | ГОСТ 30245–2003 | 6,62 | ||
60 | 40 | 2 | ГОСТ 30245–2003 | 2,93 |
2,5 | ГОСТ 30245–2003 | 3,6 | ||
3 | ГОСТ 30245–2003 | 4,25 | ||
3,5 | ГОСТ 30245–2003 | 4,86 | ||
4 | ГОСТ 30245–2003 | 5,45 | ||
4,5 | ГОСТ 30245–2003 | 6,02 | ||
5 | ГОСТ 30245–2003 | 6,56 | ||
5,5 | ГОСТ 30245–2003 | 7,07 | ||
6 | ГОСТ 30245–2003 | 7,56 | ||
70 | 50 | 2 | ГОСТ 30245–2003 | 3,56 |
2,5 | ГОСТ 30245–2003 | 4,39 | ||
3 | ГОСТ 30245–2003 | 5,19 | ||
3,5 | ГОСТ 30245–2003 | 5,96 | ||
4 | ГОСТ 30245–2003 | 6,71 | ||
4,5 | ГОСТ 30245–2003 | 7,43 | ||
5 | ГОСТ 30245–2003 | 8,13 | ||
5,5 | ГОСТ 30245–2003 | 8,8 | ||
6 | ГОСТ 30245–2003 | 9,45 | ||
80 | 40 | 2 | ГОСТ 30245–2003 | 3,56 |
2,5 | ГОСТ 30245–2003 | 4,39 | ||
3 | ГОСТ 30245–2003 | 5,19 | ||
3,5 | ГОСТ 30245–2003 | 5,96 | ||
4 | ГОСТ 30245–2003 | 6,71 | ||
4,5 | ГОСТ 30245–2003 | 7,43 | ||
5 | ГОСТ 30245–2003 | 8,13 | ||
5,5 | ГОСТ 30245–2003 | 8,8 | ||
6 | ГОСТ 30245–2003 | 9,45 | ||
80 | 60 | 2 | ГОСТ 30245–2003 | 4,19 |
2,5 | ГОСТ 30245–2003 | 5,17 | ||
3 | ГОСТ 30245–2003 | 6,13 | ||
3,5 | ГОСТ 30245–2003 | 7,06 | ||
4 | ГОСТ 30245–2003 | 7,97 | ||
4,5 | ГОСТ 30245–2003 | 8,85 | ||
5 | ГОСТ 30245–2003 | 9,7 | ||
5,5 | ГОСТ 30245–2003 | 10,53 | ||
6 | ГОСТ 30245–2003 | 11,33 | ||
6,5 | ГОСТ 30245–2003 | 11,82 | ||
7 | ГОСТ 30245–2003 | 12,53 | ||
80 | 70 | 3 | ГОСТ 30245–2003 | 6,6 |
3,5 | ГОСТ 30245–2003 | 7,61 | ||
4 | ГОСТ 30245–2003 | 8,59 | ||
4,5 | ГОСТ 30245–2003 | 9,55 | ||
5 | ГОСТ 30245–2003 | 10,48 | ||
5,5 | ГОСТ 30245–2003 | 11,39 | ||
6 | ГОСТ 30245–2003 | 12,27 | ||
6,5 | ГОСТ 30245–2003 | 12,84 | ||
7 | ГОСТ 30245–2003 | 13,63 | ||
90 | 50 | 3 | ГОСТ 30245–2003 | 6,13 |
3,5 | ГОСТ 30245–2003 | 7,06 | ||
4 | ГОСТ 30245–2003 | 7,97 | ||
4,5 | ГОСТ 30245–2003 | 8,85 | ||
5 | ГОСТ 30245–2003 | 9,7 | ||
5,5 | ГОСТ 30245–2003 | 10,53 | ||
6 | ГОСТ 30245–2003 | 11,33 | ||
6,5 | ГОСТ 30245–2003 | 11,82 | ||
7 | ГОСТ 30245–2003 | 12,53 | ||
90 | 60 | 3 | ГОСТ 30245–2003 | 6,6 |
3,5 | ГОСТ 30245–2003 | 7,61 | ||
4 | ГОСТ 30245–2003 | 8,59 | ||
4,5 | ГОСТ 30245–2003 | 9,55 | ||
5 | ГОСТ 30245–2003 | 10,48 | ||
5,5 | ГОСТ 30245–2003 | 11,39 | ||
6 | ГОСТ 30245–2003 | 12,27 | ||
7 | ГОСТ 30245–2003 | 13,63 | ||
100 | 40 | 3 | ГОСТ 30245–2003 | 6,13 |
3,5 | ГОСТ 30245–2003 | 7,06 | ||
4 | ГОСТ 30245–2003 | 7,97 | ||
4,5 | ГОСТ 30245–2003 | 8,85 | ||
5 | ГОСТ 30245–2003 | 9,7 | ||
5,5 | ГОСТ 30245–2003 | 10,53 | ||
6 | ГОСТ 30245–2003 | 11,33 | ||
6,5 | ГОСТ 30245–2003 | 11,82 | ||
7 | ГОСТ 30245–2003 | 12,53 | ||
100 | 50 | 3 | ГОСТ 30245–2003 | 6,6 |
3,5 | ГОСТ 30245–2003 | 7,61 | ||
4 | ГОСТ 30245–2003 | 8,59 | ||
4,5 | ГОСТ 30245–2003 | 9,55 | ||
5 | ГОСТ 30245–2003 | 10,48 | ||
5,5 | ГОСТ 30245–2003 | 11,39 | ||
6 | ГОСТ 30245–2003 | 12,27 | ||
6,5 | ГОСТ 30245–2003 | 12,84 | ||
7 | ГОСТ 30245–2003 | 13,63 | ||
100 | 60 | 3 | ГОСТ 30245–2003 | 7,07 |
3,5 | ГОСТ 30245–2003 | 8,16 | ||
4 | ГОСТ 30245–2003 | 9,22 | ||
4,5 | ГОСТ 30245–2003 | 10,26 | ||
5 | ГОСТ 30245–2003 | 11,27 | ||
5,5 | ГОСТ 30245–2003 | 12,25 | ||
6 | ГОСТ 30245–2003 | 13,21 | ||
6,5 | ГОСТ 30245–2003 | 13,86 | ||
7 | ГОСТ 30245–2003 | 14,72 | ||
120 | 40 | 3 | ГОСТ 30245–2003 | 7,07 |
3,5 | ГОСТ 30245–2003 | 8,16 | ||
4 | ГОСТ 30245–2003 | 9,22 | ||
4,5 | ГОСТ 30245–2003 | 10,26 | ||
5 | ГОСТ 30245–2003 | 11,27 | ||
5,5 | ГОСТ 30245–2003 | 12,25 | ||
6 | ГОСТ 30245–2003 | 13,21 | ||
6,5 | ГОСТ 30245–2003 | 13,86 | ||
7 | ГОСТ 30245–2003 | 14,72 | ||
120 | 60 | 3 | ГОСТ 30245–2003 | 8,01 |
3,5 | ГОСТ 30245–2003 | 9,26 | ||
4 | ГОСТ 30245–2003 | 10,48 | ||
4,5 | ГОСТ 30245–2003 | 11,67 | ||
5 | ГОСТ 30245–2003 | 12,84 | ||
5,5 | ГОСТ 30245–2003 | 13,98 | ||
6 | ГОСТ 30245–2003 | 15,1 | ||
6,5 | ГОСТ 30245–2003 | 15,9 | ||
7 | ГОСТ 30245–2003 | 16,92 | ||
120 | 80 | 3 | ГОСТ 30245–2003 | 8,96 |
3,5 | ГОСТ 30245–2003 | 10,36 | ||
4 | ГОСТ 30245–2003 | 11,73 | ||
4,5 | ГОСТ 30245–2003 | 13,08 | ||
5 | ГОСТ 30245–2003 | 14,41 | ||
5,5 | ГОСТ 30245–2003 | 15,71 | ||
6 | ГОСТ 30245–2003 | 16,98 | ||
6,5 | ГОСТ 30245–2003 | 17,94 | ||
7 | ГОСТ 30245–2003 | 19,12 | ||
140 | 60 | 3 | ГОСТ 30245–2003 | 8,96 |
3,5 | ГОСТ 30245–2003 | 10,36 | ||
4 | ГОСТ 30245–2003 | 11,73 | ||
4,5 | ГОСТ 30245–2003 | 13,08 | ||
5 | ГОСТ 30245–2003 | 14,41 | ||
5,5 | ГОСТ 30245–2003 | 15,71 | ||
6 | ГОСТ 30245–2003 | 16,98 | ||
6,5 | ГОСТ 30245–2003 | 17,94 | ||
7 | ГОСТ 30245–2003 | 19,12 | ||
140 | 100 | 4 | ГОСТ 30245–2003 | 14,25 |
4,5 | ГОСТ 30245–2003 | 15,91 | ||
5 | ГОСТ 30245–2003 | 17,55 | ||
5,5 | ГОСТ 30245–2003 | 19,16 | ||
6 | ГОСТ 30245–2003 | 20,75 | ||
6,5 | ГОСТ 30245–2003 | 22,03 | ||
7 | ГОСТ 30245–2003 | 23,52 | ||
140 | 120 | 4 | ГОСТ 30245–2003 | 15,5 |
4,5 | ГОСТ 30245–2003 | 17,32 | ||
5 | ГОСТ 30245–2003 | 19,12 | ||
5,5 | ГОСТ 30245–2003 | 20,89 | ||
6 | ГОСТ 30245–2003 | 22,63 | ||
6,5 | ГОСТ 30245–2003 | 24,07 | ||
7 | ГОСТ 30245–2003 | 25,71 | ||
7,5 | ГОСТ 30245–2003 | 27,33 | ||
8 | ГОСТ 30245–2003 | 28,92 | ||
150 | 100 | 4 | ГОСТ 30245–2003 | 14,87 |
4,5 | ГОСТ 30245–2003 | 16,62 | ||
5 | ГОСТ 30245–2003 | 18,33 | ||
5,5 | ГОСТ 30245–2003 | 20,03 | ||
6 | ГОСТ 30245–2003 | 21,69 | ||
6,5 | ГОСТ 30245–2003 | 23,05 | ||
7 | ГОСТ 30245–2003 | 24,62 | ||
160 | 40 | 3 | ГОСТ 30245–2003 | 8,96 |
3,5 | ГОСТ 30245–2003 | 10,36 | ||
4 | ГОСТ 30245–2003 | 11,73 | ||
4,5 | ГОСТ 30245–2003 | 13,08 | ||
5 | ГОСТ 30245–2003 | 14,41 | ||
5,5 | ГОСТ 30245–2003 | 15,71 | ||
6 | ГОСТ 30245–2003 | 16,98 | ||
6,5 | ГОСТ 30245–2003 | 17,94 | ||
7 | ГОСТ 30245–2003 | 19,12 | ||
160 | 80 | 4 | ГОСТ 30245–2003 | 14,25 |
4,5 | ГОСТ 30245–2003 | 15,91 | ||
5 | ГОСТ 30245–2003 | 17,55 | ||
5,5 | ГОСТ 30245–2003 | 19,16 | ||
6 | ГОСТ 30245–2003 | 20,75 | ||
6,5 | ГОСТ 30245–2003 | 22,03 | ||
7 | ГОСТ 30245–2003 | 23,52 | ||
160 | 100 | 4 | ГОСТ 30245–2003 | 15,5 |
4,5 | ГОСТ 30245–2003 | 17,32 | ||
5 | ГОСТ 30245–2003 | 19,12 | ||
5,5 | ГОСТ 30245–2003 | 20,89 | ||
6 | ГОСТ 30245–2003 | 22,63 | ||
6,5 | ГОСТ 30245–2003 | 24,07 | ||
7 | ГОСТ 30245–2003 | 25,71 | ||
7,5 | ГОСТ 30245–2003 | 27,33 | ||
8 | ГОСТ 30245–2003 | 28,92 | ||
160 | 120 | 4 | ГОСТ 30245–2003 | 16,76 |
4,5 | ГОСТ 30245–2003 | 18,74 | ||
5 | ГОСТ 30245–2003 | 20,69 | ||
5,5 | ГОСТ 30245–2003 | 22,62 | ||
6 | ГОСТ 30245–2003 | 24,52 | ||
6,5 | ГОСТ 30245–2003 | 26,11 | ||
7 | ГОСТ 30245–2003 | 27,91 | ||
7,5 | ГОСТ 30245–2003 | 29,69 | ||
8 | ГОСТ 30245–2003 | 31,43 | ||
160 | 140 | 5 | ГОСТ 30245–2003 | 22,26 |
5,5 | ГОСТ 30245–2003 | 24,34 | ||
6 | ГОСТ 30245–2003 | 26,4 | ||
6,5 | ГОСТ 30245–2003 | 28,15 | ||
7 | ГОСТ 30245–2003 | 30,11 | ||
7,5 | ГОСТ 30245–2003 | 32,04 | ||
8 | ГОСТ 30245–2003 | 33,95 | ||
180 | 60 | 4 | ГОСТ 30245–2003 | 14,25 |
4,5 | ГОСТ 30245–2003 | 15,91 | ||
5 | ГОСТ 30245–2003 | 17,55 | ||
5,5 | ГОСТ 30245–2003 | 19,16 | ||
6 | ГОСТ 30245–2003 | 20,75 | ||
6,5 | ГОСТ 30245–2003 | 22,03 | ||
7 | ГОСТ 30245–2003 | 23,52 | ||
7,5 | ГОСТ 30245–2003 | 24,98 | ||
8 | ГОСТ 30245–2003 | 26,41 | ||
180 | 80 | 4 | ГОСТ 30245–2003 | 15,5 |
4,5 | ГОСТ 30245–2003 | 17,32 | ||
5 | ГОСТ 30245–2003 | 19,12 | ||
5,5 | ГОСТ 30245–2003 | 20,89 | ||
6 | ГОСТ 30245–2003 | 22,63 | ||
6,5 | ГОСТ 30245–2003 | 24,07 | ||
7 | ГОСТ 30245–2003 | 25,71 | ||
7,5 | ГОСТ 30245–2003 | 27,33 | ||
8 | ГОСТ 30245–2003 | 28,92 | ||
180 | 100 | 4 | ГОСТ 30245–2003 | 16,76 |
4,5 | ГОСТ 30245–2003 | 18,74 | ||
5 | ГОСТ 30245–2003 | 20,69 | ||
5,5 | ГОСТ 30245–2003 | 22,62 | ||
6 | ГОСТ 30245–2003 | 24,52 | ||
6,5 | ГОСТ 30245–2003 | 26,11 | ||
7 | ГОСТ 30245–2003 | 27,91 | ||
7,5 | ГОСТ 30245–2003 | 29,69 | ||
8 | ГОСТ 30245–2003 | 31,43 | ||
180 | 140 | 4 | ГОСТ 30245–2003 | 19,27 |
4,5 | ГОСТ 30245–2003 | 21,56 | ||
5 | ГОСТ 30245–2003 | 23,83 | ||
5,5 | ГОСТ 30245–2003 | 26,07 | ||
6 | ГОСТ 30245–2003 | 28,29 | ||
6,5 | ГОСТ 30245–2003 | 30,19 | ||
7 | ГОСТ 30245–2003 | 32,31 | ||
7,5 | ГОСТ 30245–2003 | 34,4 | ||
8 | ГОСТ 30245–2003 | 36,46 | ||
200 | 40 | 4 | ГОСТ 30245–2003 | 14,25 |
4,5 | ГОСТ 30245–2003 | 15,91 | ||
5 | ГОСТ 30245–2003 | 17,55 | ||
5,5 | ГОСТ 30245–2003 | 19,16 | ||
6 | ГОСТ 30245–2003 | 20,75 | ||
6,5 | ГОСТ 30245–2003 | 22,03 | ||
7 | ГОСТ 30245–2003 | 23,52 | ||
200 | 80 | 4 | ГОСТ 30245–2003 | 16,76 |
4,5 | ГОСТ 30245–2003 | 18,74 | ||
5 | ГОСТ 30245–2003 | 20,69 | ||
5,5 | ГОСТ 30245–2003 | 22,62 | ||
6 | ГОСТ 30245–2003 | 24,52 | ||
6,5 | ГОСТ 30245–2003 | 26,11 | ||
7 | ГОСТ 30245–2003 | 27,91 | ||
7,5 | ГОСТ 30245–2003 | 29,69 | ||
8 | ГОСТ 30245–2003 | 31,43 | ||
200 | 100 | 4 | ГОСТ 30245–2003 | 18,01 |
4,5 | ГОСТ 30245–2003 | 20,15 | ||
5 | ГОСТ 30245–2003 | 22,26 | ||
5,5 | ГОСТ 30245–2003 | 24,34 | ||
6 | ГОСТ 30245–2003 | 26,4 | ||
6,5 | ГОСТ 30245–2003 | 28,15 | ||
7 | ГОСТ 30245–2003 | 30,11 | ||
7,5 | ГОСТ 30245–2003 | 32,04 | ||
8 | ГОСТ 30245–2003 | 33,95 | ||
200 | 120 | 4 | ГОСТ 30245–2003 | 19,27 |
4,5 | ГОСТ 30245–2003 | 21,56 | ||
5 | ГОСТ 30245–2003 | 23,83 | ||
5,5 | ГОСТ 30245–2003 | 26,07 | ||
6 | ГОСТ 30245–2003 | 28,29 | ||
6,5 | ГОСТ 30245–2003 | 30,19 | ||
7 | ГОСТ 30245–2003 | 32,31 | ||
7,5 | ГОСТ 30245–2003 | 34,4 | ||
8 | ГОСТ 30245–2003 | 36,46 | ||
200 | 160 | 5 | ГОСТ 30245–2003 | 26,97 |
5,5 | ГОСТ 30245–2003 | 29,52 | ||
6 | ГОСТ 30245–2003 | 32,05 | ||
6,5 | ГОСТ 30245–2003 | 34,27 | ||
7 | ГОСТ 30245–2003 | 36,7 | ||
7,5 | ГОСТ 30245–2003 | 39,11 | ||
8 | ГОСТ 30245–2003 | 41,48 | ||
8,5 | ГОСТ 30245–2003 | 43,83 | ||
9 | ГОСТ 30245–2003 | 46,14 | ||
9,5 | ГОСТ 30245–2003 | 48,43 | ||
10 | ГОСТ 30245–2003 | 50,68 |
